IP Video System Design Tool позволяет быстро найти оптимальное количество и расположение камер видеонаблюдения,  выполнить расчет системы видеонаблюдения, определить  зоны обзора, расположить камеры на существующем или созданном с нуля плане помещений, размещать тестовые объекты и препятствия: стены, автомобили, людей  в трехмерном пространстве для выявления мертвых зон и предоставить заказчику профессионально выглядящий проект системы видеонаблюдения,  снабженный результатами трехмерного моделирования.

Скачать программу можно на сайте разработчика, перейдя по этой ссылке.

Программа проектирования систем видеонаблюдения. Расстановка камер

При проектировании системы видеонаблюдения требуется решить  множество сложных задач и при этом учесть большое количество взаимосвязанных факторов.

В процессе проектирования, требуется определить сколько видеокамер потребуется,  где и как  разместить  камеры, требуется определить зоны обзора  и рассчитать фокусное расстояние объективов. При этом, при увеличении угла обзора камеры уменьшается разрешение наблюдаемых объектов. Поэтому проектировщику приходится искать баланс между возможностью распознавания/идентификации людей в кадре, размером зоны обзора и количеством и типом установленных камер ТСВН.

При этом существующие калькуляторы объективов не помогут определить эффективность применения мегапиксельных камер, и  не позволят увидеть заранее какое изображение в результате будет видеть оператор системы.

Помимо расчётов связанных с выбором объективов и расположением видеокамер, проектировщику требуется рассчитать объем видеоархива, а в  случае использования  IP камер  потребуется также оценить нагрузку на локальную сеть.

Скачайте демонстрационную версию IP Video System Design Tool, и Вы сможете легко убедиться как сильно облегчает жизнь  наша программа для проектирования систем видеонаблюдения.

Данная программа специально разработана для людей у которых не хватает времени чтобы решать тригонометрические задачи, изучать справочники и ставить опыты на месте. Кроме того, данная программа проста в обращении и при этом имеет все основные функции для проектирования системы видеонаблюдения.

Для любых указанных параметров установки, программа показывает моделируемое изображение с телевизионной камеры, и отображает на чертеже с помощью различных цветов зоны обзора в которых возможно детектирование (зеленый), распознавание (желтый) или идентификация (розовый) человека.

Проект системы видеонаблюдения. Зона обзора камеы. Фокусное растояние.

Преимущества

  • Повысьте эффективность вашей системы видеонаблюдения путем оптимального размещения камер.
  • Обоснуйте с помощью результатов 3D моделирования, почему требуется именно такое количество видеокамер.
  • Заранее покажите Вашим заказчикам, что получится в результате установки системы видеонаблюдения и согласуйте с ними ожидаемый результат.
  • Экономьте время и понизьте риск ошибок за счет быстрого и наглядного расчета областей видимости, углов обзора и фокусных расстояний объективов  камер видеонаблюдения. Лучше сразу спроектировать систему охранного телевидения правильно, чем потом переделывать.
  • Легко подберите необходимое  разрешение камеры и максимальный угол обзора для целей детекции, распознавания и идентификации людей.
  • Загружайте планы помещений или карту местности для быстрого моделирования системы видеонаблюдения в форматах JPEG, PDF, PNG.  В версии Pro поддерживается загрузка файлов в формате DWG AutoCAD или DXF для других популярных САПР.
  • Повысьте уровень защиты объекта – заранее найдите слепые зоны с помощью 2D и 3D моделирования.
  • Быстро оцените необходимую пропускную способность сети  с любым количеством IP камер и видеосерверов и подберите оптимальную скорость записи и уровень сжатия видеопотоков.
  • Мгновенно рассчитайте необходимый размер жестких дисков для хранения видеоархива.
  • Создавайте впечатляющую проектную документацию – полученные в программе таблицы, чертежи, и результаты трехмерного моделирования могут быть легко перенесены  в Word, Excel, OpenOffice, Visio и другие офисные  программы.

Системные требования

  • Операционная система Windows 10, Windows 8, Windows 7, Windows XP с пакетом обновления Service Pack 3.
  • Манипулятор “мышь” с колесиком для быстрого изменения  масштаба и прокрутки планов помещений.
  • В Windows 10 для версий 8.1 и ниже для плавного изменения масштаба  требуется отключить настройку “Прокручивать неактивные окна при наведении на них” (Параметры Windows 10/Параметры устройств/Мышь/)
  • Минимальное разрешение экрана – 1024 на 768.
  • Рекомендуемое разрешение экрана 1920 на 1024.
  • Для крупных проектов рекомендуется использование видеокарт AMD/ATI Radeon или NVidia. При использовании интегрированных видеокарт Intel, а также NVidia серий Quadro, NVS, Kxxx возможно снижение производительности. Для видеокарт Intel, в некоторых случаях, требуется обновление драйверов с сайта Intel или с сайта производителя компьютера.

Особенности программного обеспечения

  • В состав данной программы входит графический блок моделирования зон обзора видеокамер, учитывающий высоту установки камеры и  калькулятор объективов для расчета фокусного расстояния объективов и расчета разрешения мегапиксельных камер.
  • Фотореалистичные трехмерные модели людей и транспорта позволяет получить качественные  изображения для проектной документации и коммерческих предложений.
  • Также в состав данного программного обеспечения входят калькулятор для расчета объема видеоархива и оценки сетевого трафика для IP камер.
  • Поддерживается возможность загрузки планов помещения или карт местности в форматах PDF, JPEG, BMP, PNG (и AutoCAD DWG, DXF в версии Pro).
  • В версии Pro программа позволяет загружать  пользовательские трехмерные модели в популярном открытом формате Collada (файлы с расширением DAE).
  • Дружелюбный пользовательский интерфейс данной программы проектирования разработан с учетом того, чтобы пользователь мог сам легко разобраться  как рассчитать разрешение видеокамер,  фокусное расстояние объектива, как рассчитать угол обзора видеокамеры и выбрать оптимальное размещение видеокамер на плане помещения или карты местности.
  • Поддерживаются функции выбора нескольких объектов, функции копирования (Ctrl+C), вставки (Ctrl+V) и отмены Undo последних 30 операций (Ctrl+Z).
  • Калькулятор IP камер позволяет рассчитывать средний размер кадра для таких методов компрессии как MJPEG (Motion JPEG), MPEG-4, H.264,  H.265 и JPEG 2000, в зависимости от разрешения камеры, степени компрессии, скорости записи в кадрах в секунду(FPS), и активности сцены.  Для расчета объема видеоархива и сетевого трафика, помимо параметров компрессии учитываются такие параметры, как число камер,  глубина видеоархива в днях и расписание работы детектора движения. Результаты отображаются в столбцах “Трафик, Мб/с”, и “Объем, Гб” на вкладке “Трафик и объем диска”.
  • Программное обеспечение IP Video System Design Tool позволяет добавлять произвольные пользовательские разрешения камер, и настраивать параметры зон мониторинга, детекции, распознавания и идентификации.
  • Количество камер в проекте ограничено только производительностью компьютера.
  • Программа поддерживает экспорт проекта в формат PDF (меню Файл/Экспорт в PDF).
  • Проектировщик может легко обмениваться изображениями полученными в программе с помощью функции “опубликовать в облаке”.
  • Интерфейс ПО и справочная система переведены на русский язык, поддерживается метрическая система. Техническая поддержка осуществляется на русском языке.
  • Для ознакомления с программой Вы можете скачать 45 дневную демонстрационную версию. Ограничения ознакомительной версии:  полнофункциональная, 45 дней, ограничения по загрузке проектов – проекты в демо-версии открываются в режиме “Только для чтения”.
  • Нет ограничений на количество переустановок программы, в случае смены компьютера или обновления операционной системы. Программа не  использует HASP или USB ключи для защиты от копирования, поэтому нет необходимости ждать пока HASP ключ будет доставлен по почте.
  • Обновления программы и возможность перехода  на более новые версии в течение 12 месяцев после покупки бесплатны.

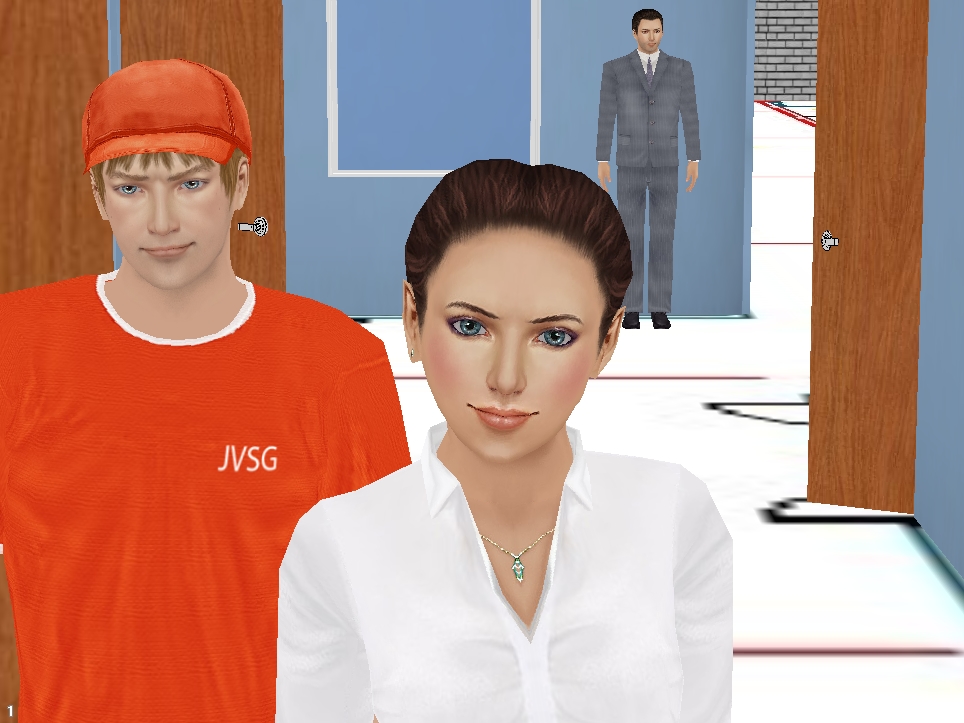

Реалистичные 3D модели позволяют получить привлекательные изображения для проекта видеонаблюдения или коммерческого предложения

Реалистичные 3D модели позволяют получить привлекательные изображения для проекта видеонаблюдения или коммерческого предложения.

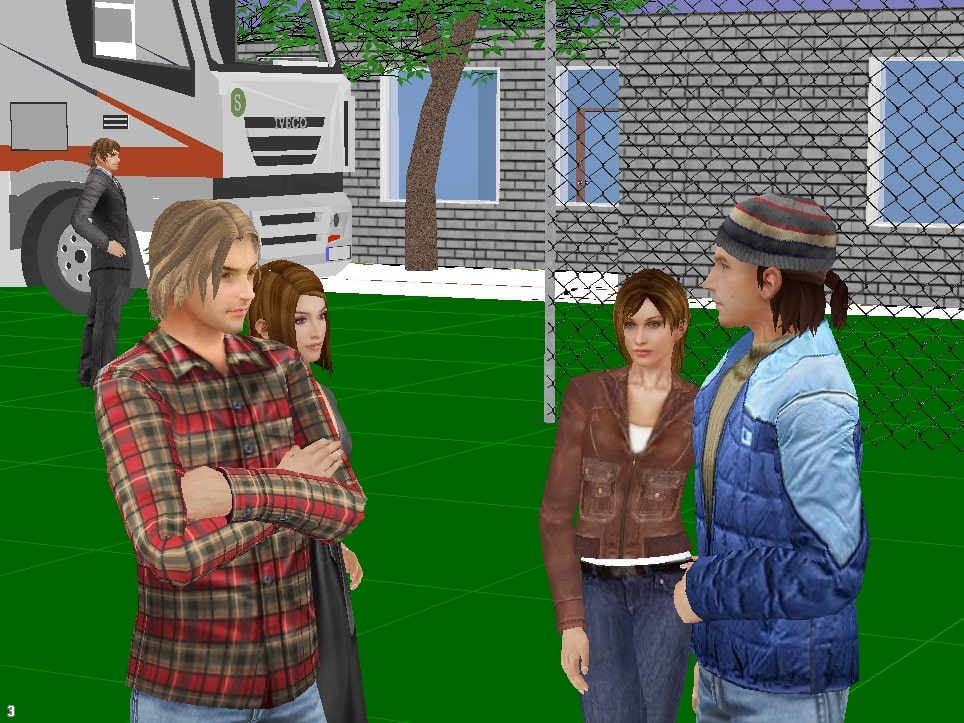

Функция импорта пользовательских 3D моделей в профессиональной версии позволяет загружать как отдельные дополнительные модели из Goolge 3D Warehouse, так и полные 3D модели всего охраняемого объекта созданные в Sketchup или другом ПО для трехмерного моделирования поддерживающим экспорт в формат Collada.

Функция импорта пользовательских 3D моделей в профессиональной версии позволяет загружать как отдельные дополнительные модели из Goolge 3D Warehouse, так и полные 3D модели всего охраняемого объекта созданные в Sketchup или другом ПО для трехмерного моделирования поддерживающем экспорт в формат Collada.



Инструкция по работе с программой

На первой вкладке программы “Чертеж установки камеры” (Рис.1) расположены вид камеры сбоку и вид камеры сверху.

Рис. 1. Вкладка "Чертеж установки камеры"

Рис. 1. Вкладка «Чертеж установки камеры»

Пользователь может менять высоту установки камеры, расстояние от камеры до объекта и ширину зоны обзора камеры, двигая цветные угловые точки мышью.

Рис 2. Параметры камеры

Рис 2. Параметры камеры

В левом верхнем углу экрана расположена панель параметров камеры (Рис.2). Здесь можно изменить высоту установки камеры, выбрав необходимое значение из выпадающего меню или набрав на клавиатуре необходимое значение. Для того чтобы получить камеру, подходящую вашим требованиям, можно задать один или несколько параметров, таких как: размер матрицы камеры,  соотношение сторон, фокусное расстояние объектива в миллиметрах и разрешение камеры.

В правом верхнем углу программы расположена группа параметров «Зона обзора камеры» (Рис.3).

Рис 3. Панель «Зона обзора камеры»

Рис 3. Панель «Зона обзора камеры»

С помощью параметра «Расстояние от камеры», Вы можете задать количество метров от камеры до объекта. Используйте параметр «Высота», чтобы установить максимальную высоту объекта.

При изменении параметров «Высота зоны обзора», «Расстояние от камеры» или «Высота установки камеры» программа пересчитает угол наклона камеры.

Использование следующего параметра «Ширины Зоны обзора» – дает вам возможность сделать зону обзора камеры шире или уже.

Последний параметр – это «Высота нижней границы». С его помощью Вы можете задать высоту зоны обзора относительно высоты пола.

При изменении таких параметров,  как  высота установки камеры или фокусное расстояние объектива,  значения на панели «Зона обзора камеры»  автоматически пересчитываются.

Рис. 4. Окно 3D вид с камеры

Рис. 4. Окно 3D вид с камеры

Под параметрами Зоны обзора камеры расположено окно “3D вид с камеры” (Рис.4). Это окно показывает, что будет видеть камера. По умолчанию в окне показываются  2 тестовых объекта: мужчина и женщина. Эти 3D модели показывают границы  зоны обзора.

Тестовый мужчина расположен в конце зоны обзора на указанном расстоянии от камеры. На виде сбоку,  прямо под камерой  видна мертвая (слепая) зона камеры (Рис.5). Вы можете отчетливо увидеть ее границы. Тестовая модель женщины расположена в конце мертвой зоны, и в самом начале зоны видимости камеры.

Рис. 5. Границы зоны обзора и слепая зона

Рис. 5. Границы зоны обзора и слепая зона

Другими словами, модель женщины находится в ближайшей к камере точке, а модель мужчины – в самой удаленной.

Вы можете скрыть тестовые модели, убрав галочки рядом с изображениями мужчины и женщины в панели «Зона обзора камеры».

Плотность пикселей

Если разделить горизонтальное разрешение камеры  на ширину зоны обзора камеры, то  получится значение «Плотности пикселей». Плотность пикселей измеряется в пикселях на метр или пикселях на фут. Плотность пикселей  широко используемый параметр в отрасли видеонаблюдения.  Чем  выше плотность пикселей, тем более мелкие детали можно различить на изображении.

Значение Плотности пикселей будет меняться, если изменить  разрешение камеры или ширину зоны обзора.

Плотность пикселей для заданного расстояния отображается внизу главного окна программы  рядом с изображением  мужчины (Рис.6).

Рис. 6. Плотность пикселей

Рис. 6. Плотность пикселей

Плотность пикселей на краю мертвой зоны показывается в статусной панели рядом с изображением женщины.

Как можно уменьшить слепую зону камеры?

  1. Увеличить ширину зоны обзора.
  2. Установить камеру ниже.
  3. Уменьшить высоту зоны обзора камеры.

Зоны обзора камер

Область обзора камеры на виде сбоку или сверху (Рис. 1) делится на несколько зон отображаемых различными цветами.  Программа показывает зоны в зависимости от плотности пикселей.

По умолчанию программа показывает зоны камеры согласно рекомендациям стандарта МЭК 62676-4 (EN 64676-4). Часть 6.7 данного документа говорит о различных задачах оператора, таких как идентификация, распознавание, обзор, детектирование и мониторинг и для каждого типа задач указывает количество миллиметров цели, приходящихся на один пиксель изображения, полученного с камеры видеонаблюдения.

В литературе по системам видеонаблюдения более распространена обратная характеристика «плотность пикселей», или количество пикселей изображения на 1 м на расстоянии наблюдения цели.

Рис. 7. Зоны идентификации, распознавания, детекции.

Рис. 7. Зоны идентификации, распознавания, детекции.

Зона идентификации в программе отмечена красным цветом (Рис.7). В этой зоне мы имеем необходимое качество изображения для идентификации человека. По умолчанию плотность пикселей больше 250 пикселей/метр или 4 мм на пиксель изображения.

Зона распознавания показана желтым цветом. В этой области оператор системы видеонаблюдения сможет распознать известного ему человека. Наблюдатели с высокой долей уверенности могут сказать, похож ли показываемый человек  на кого-то, кого они видели раньше. В этой зоне плотность пикселей не меньше 125 пикселей/метр или 8 мм на пиксель.

Далее идет зона наблюдения или обзора. В этой области могут быть видны некоторые характерные детали, такие как одежда. Здесь плотность пикселей на метра равна 62 пикс./метр или 16 мм на пиксель.

Следующая зона – светло-зеленая зона детекции. В данной зоне оператор может гарантированно заметить присутствие человека в кадре. 25 пикс./метр, 40 мм на пиксель.

Зона мониторинга (показана голубым цветом) предназначена для наблюдения и контролирования толпы. 12 пикселей/метр, 80 мм на пиксель изображения.

Также существует особый вид зоны, называемой зоной Инспектирования или Гарантированной идентификации. Она отмечена багровым цветом в программе и имеет плотность пикселей равную 1000 пикселей на метр или  1 мм на пиксель изображения.

Оптимальное расположение камер

Работа с планом местности

На вкладке «План Местности»,  пользователь может загрузить фоновое изображение, такое как карта местности или поэтажный план,  добавить несколько видеокамер, для того чтобы оценить область покрытия камер и найти их оптимальное расположение, а также найти требуемое разрешение и параметры объектива для каждой камеры.

Для загрузки подложки следует кликнуть мышью в панели инструментов по кнопке “Добавить блок” и выбрать “Добавить подложку”, и  выбрать необходимый файл.  Программа может загружать файлы форматов JPEG, BMP, PNG и PDF. Профессиональная версия может также загружать чертежи AutoCAD с расширениями DWG и DXF в векторном или растровом формате.

После того как файл выбран, программа просит отмасштабировать фон. Для масштабирования требуется задать 2 точки на изображении с известным между ними расстоянием.

Рис. 8. Масштабирование плана помещений

Рис. 8. Масштабирование плана помещений

После  двух щелчков мыши откроется окно программы  (Рис.8), где можно ввести расстояние между этими двумя точками. Теперь фоновое изображение отмасштабировано и все расстояния на чертеже такие же, как и в реальном мире.

Для удобства  можно заблокировать подложку от случайных изменений. Для этого следует кликнуть правой кнопкой мыши по фоновому изображению и выбрать пункт “Заблокировать здесь” во всплывающем меню. В том же всплывающем меню можно выбрать команду «Установить начало координат» для установки координаты 0, 0 в текущей позиции курсора.

Вращая колесико мыши, Вы можете увеличивать и уменьшать фоновое масштаб изображения.

Для быстрой прокрутки плана местности следует зажать колесико мыши и не отпуская его двигать мышь в направлении куда следует передвинуть чертеж. Также Вы можете использовать клавишу ALT + стрелки или полосы прокрутки для перемещения плана.

Чтобы добавить камеру, в любой точке вкладки щелкните правой кнопкой мыши и выберете “Добавить камеру” из всплывающего меню.

Рис. 9. Манипуляции с камерой на плане местности

Рис. 9. Манипуляции с камерой на плане местности

Вы можете передвигать и поворачивать камеру, используя зеленую и красную угловые точки (Рис.9). Используя желтые угловые точки можно быстро менять ширину зоны обзора. При этом программа сразу же показывает изменившиеся зоны идентификации, распознавания, детекции и  пересчитывает фокусное расстояние объектива.

Реалистичная модель охраняемого объекта

Чтобы сделать модель охраняемого объекта более реалистичной, мы может добавить препятствия, такие как стены, заборы, деревья, машины и т.д.

Чтобы добавить стену, щелкните правой кнопкой мыши по кнопке “Добавить стену” в панели инструментов и выберете тип стены из меню. Стена может быть кирпичная, окрашенная или скругленная. Затем следует указать начальную и конечную точку стены.

Чтобы поменять высоту объекта, требуется изменять параметр H. Для того чтобы установить уровень подъема (приподнятости) стены над полом установите нужное значение параметра L (Рис.10).

Рис. 10. Изменение высоты стены

Рис. 10. Изменение высоты стены

Для того чтобы сделать ваш проект более реалистичным, вы можете добавить окна, двери, лестницы, заборы, 3D модели людей, деревьев, транспорта, мебели и денежных знаков.

Для добавления двери или окна требуется выбрать его из меню стен и перенести на соответствующую стену.

Рис. 11. Добавление дверей

Если под курсором находится несколько объектов, то для выбора нужного следует  несколько раз щелкнуть мышью, пока нужный объект не будет нарисован красным. Выделенные объекты также обводятся рамкой на 3D виде.

Размер объектов стены и самих стен можно менять, используя зеленые угловые точки. Также можно ввести точный размер для выделенного объекта с цифрами с клавиатуры и закончить ввод нажатием клавиши Enter.

Направление двери можно менять с помощью перемещения желтой угловой точки. Для смены стороны, с которой открывается дверь можно воспользоваться командой «Повернуть» из контекстного меню.

Вы можете копировать уже созданные объекты, используя горячие клавиши Ctrl+C и Ctrl+V.

Комбинация клавиш Ctrl+Z позволяет отменить 32 последних операции.

Для камер, установленных на втором этаже можно задать высоту уровня пола используя серую угловую точку на вкладке «Чертеж установки камеры».

Таким образом, получив трехмерную модель охраняемого объекта и базируясь на вашем фоновом изображении, Вы можете решить, где именно следует расположить камеры.

Более подробно как работать с планом помещения можно посмотреть в этом видео.

Оптимальное расположение камер

Важным вопросом при установке камер видеонаблюдения является то, насколько хорошо мы можем видеть и в идеале идентифицировать по видеозаписи человека, входящего или выходящего из дверей.  В случае если около двери плотность пикселей недостаточна для идентификации человека, то есть в этом месте в программе  мы не видим  красного цвета зоны идентификации, существуют три пути, чтобы увеличить плотность пикселей:

  1. Расположить камеру ближе к двери
  2. Сделать зону обзора камеры уже
  3. Выбрать камеру с более высоким разрешением

Дополнительные рекомендации при выборе мест установки

При выборе мест установки камер следует также учитывать следующие моменты:

— Возможное появление другого количества листвы на деревьях в другое время года. Надо также учитывать, что деревья и кусты могут вырасти.

— Возможное появление сторонних источников света, которые могут повлиять на изображение, получаемое камерой.

— В зависимости от времени дня и сезона солнечный свет может создавать блики или не обеспечивать достаточных условий освещенности.

— Окна, здания, вода или другие светоотражающие объекты могут вызвать засветку и ухудшить качество изображения.

— Активность сцены: требуется учитывать возможное появление временных или новых объектов в зоне обзора камеры, которые могут перекрывать зону обзора.

— В случае если камера устанавливается главным образом для идентификации людей, ее следует разместить примерно на высоте головы человека среднего роста.



Моделирование системы видеонаблюдения

3D Вид

На вкладке 3D Вид Вы можете увидеть увеличенный вид с выбранной камеры (Рис.12). С помощью мыши Вы можете поменять расположение камеры и ее направление.

С помощью всплывающего меню Вы можете сохранить изображение в файл, скопировать его в буфер обмена или опубликовать 3D вид в облаке. Также Вы можете включить Режим Реального Разрешения камеры, который покажет, как разрешение камеры ограничивает качество изображения.

Рис. 12. 3D Вид с камеры

Рис. 12. 3D Вид с камеры

Помимо этого профессиональная версия позволяет включать визуальные эффекты, такие как: черно-белая камера (Рис.13), ночной режим (Рис.14), эмуляция тумана (Рис.15).

Рис. 13. Визуальный эффект: черно-белая камера

Рис. 13.  Визуальный эффект: черно-белая камера

Визуальный эффект: эмуляция тумана

Рис. 14. Визуальный эффект: эмуляция тумана

Визуальный эффект: режим ночь

Рис. 15.  Визуальный эффект: режим ночь



После того как Вы добавили все камеры, Вы можете найти их список внизу экрана со значениями всех параметров.  Этот список также отображается и на вкладке Плане Местности.

Программа может показать зоны камеры в 3D. Для этого необходимо кликнуть правой клавишей мыши на 3D виде и выбрать Показать/Скрыть Зоны. Для примера выберем “Все” или “Все кроме выбранной”.



Вкладка «Вид с Камер»

На вкладке Вид с Камер (Рис. 16) Вы можете увидеть изображения сразу с нескольких камер проекта в том виде, в котором его будет видеть оператор  системы безопасности на видеорегистраторе.

Виды с камер.

Рис. 16. Виды с камер.

База данных по моделям камер

После того как Вы закончили работу по расстановке камер, Вы можете выбрать производителя и модель камеры, которая будет соответствовать вашим параметрам. Программа дает возможность фильтровать камеры по производителю, типу камеры, размеру матрицы и разрешающей способности.

Фильтры для базы данных по моделям камер.

Рис. 17. Фильтры для базы данных по моделям камер.

В настоящее время в базе данных программы  (Рис. 17) насчитывается более 2000 моделей камер. Пользователь может добавлять модели камер в базу данных как самостоятельно, так и использовать функцию автоматического обновления базы данных через интернет. Помимо этого программа предлагает функции для экспорта и импорта части камер из базы данных. С помощью этих функций компания установщик или проектировщик систем видеонаблюдения может создать у себя набор часто применяемых камер и легко обмениваться пользовательскими списками видеокамер между своими сотрудниками.

Многоэтажные проекты

Программа обеспечивает также и создание проектов зданий с несколькими этажами. Уровень пола для выбранной камеры можно задать, изменяя высоту серой угловой точки на вкладке “Чертеж установки камеры” (Рис. 18), или же установив для камеры значение параметра L на вкладке «План местности». При этом, для камеры первого этажа уровень пола следует выставить равным нулю (равен нулю по умолчанию), а высоту установки указывать не больше, чем высота этажа. Для камер второго этажа уровень пола должен быть выше высоты первого этажа.

Задание уровня пола для камер второго этажа

Рис. 18. Задание уровня пола для камер второго этажа

Импорт пользовательских 3D моделей

Для моделирования разнообразных систем видеонаблюдения в 3D иногда могут понадобиться трехмерные модели дополнительных 3D объектов не входящих в состав программы. Например, это может быть 3D модель железнодорожного вагона, или морского контейнера для проектирования видеонаблюдения прилегающих к ЖД территорий, или трехмерная модель самолёта или трапа для проектирования видеонаблюдения аэропорта. В этом случае у пользователя есть возможность импортировать в программу трехмерные модели в открытом формате Collada (файлы с расширением .dae). Самая большая коллекция трехмерных моделей находится на сайте Sketchup 3D Warehouse. Кроме того, большинство программ для трехмерного моделирования позволяют экспортировать 3D модели в формат Collada. Для этого в профессиональной версии программы есть специальная функция позволяющая загрузить и отмасштабировать пользовательские трехмерные объекты.



Экспорт отчетов

IP Video System Design Tool позволяет распечатать проект на принтере и экспортировать проект в PDF файл. При формировании отчета, пользователь может включить в отчет титульный лист, таблицу камер, места установки камер (Рис.19), детальную информацию о примененных видеокамерах, большие 3D виды с камер и оценку трафика и места на диске. При формировании отчета пользователь может задать размер (А4, A3, A2, A1) и ориентацию листов (книжная, альбомная) и включить нумерацию страниц.

Место установки камеры в отчете.

Рис. 19. Место установки камеры в отчете.



Расчёт трафика и места на диске

На вкладке Трафик и Объем диска (Рис. 20) Вы можете оценить требуемое количество места на диске для хранения видео архива и необходимый объем трафика для сетевых камер.

Оценка трафика и места на диске.

Рис. 20. Оценка трафика и места на диске.

Вы можете добавить группу одинаковых(похожих) камер и задать для них:

— разрешение камеры

— видеосжатие – используемый тип видеокомпрессии (например, H.264)

— количество кадров в секунду.

— время хранения/количество дней.

— количество камер

В нижнем правом углу экрана вы увидите суммарное место на диске и нагрузку на сеть.

Если Вы уже добавили камеры для планирования расстановки камер на вкладке «План местности», то Вы можете скопировать камеры из списка внизу, выбрав во всплывающем меню пункт «Скопировать все камеры в расчет трафика и места на диске».

В том случае если камеры должны записывать не постоянно, вы можете указать параметр «% Записи».  Также вы можете использовать встроенный калькулятор времени записи, для случаев, когда применяется запись по расписанию или по детектору движения.



Преимущества использования

Подводя итоги, следует обратить внимание на преимущества использования  программы IP Video System Design Tool:

С помощью данной программы Вы сможете быстро протестировать различные сценарии подбора и размещения видеокамер, без необходимости  установки камер.

Вы сможете обосновать заказчику, почему нужны именно эти типы камер, почему они должны быть установлены на выбранных позициях и почему требуется именно такое количество видеокамер.

Клиенты оценят проявленное к ним внимание. А наглядность и продуманность Ваших проектов и коммерческих предложений позволит Вашему предложению быть заметным и проработанным  на фоне конкурентов и обеспечить клиентам максимум защищенности на каждый потраченный рубль.
